HP smart PI

武汉绎方PI系列包装喷码系统

一、 武汉绎方包装喷码规格介绍

(一)武汉绎方PI系列包装喷墨系统(MT520)

  • 采用HP(惠普)喷头技术,单个喷头宽度为0.5英寸 (12.7毫米)
  • 可采用多种规格的水性
  • 每台MT520设备可最多控制2个喷
  • 最高打印精度:600×600 d
  • 最快打印速度:600×120 dpi时 190米/分钟

(二)武汉绎方PI系列包装喷墨系统(SMART)

  • 采用HP(惠普)喷头技术,单个喷头宽度为0.5英寸 (12.7毫米)
  • 可采用多种规格的水性墨
  • 每台SMART设备仅控制1个喷头
  • 最高打印精度:600×600 dpi
  • 最快打印速度:600×120 dpi时 190米/分钟



二、 武汉绎方包装喷码规格介绍

武汉绎方PI系列包装喷码系统是专为实现包装喷码而专门设计和开发的基于HP技术的喷墨系统。根据设备应用功能不同分为:MT520和SMART 两个产品。

(一)系统构成

武汉绎方PI系列数字喷墨系统中,MT520由打印单元、控制盒、连接控制单元、控制软件和工业级电脑(选配)等几部分构成。各组成部分的主要作用是:

  • 打印单元:配有喷头,可根据印品的内容调节喷印的位置。
  • 控制盒:配有核心电路板,控制整个设备喷印流程。
  • 连接控制单元:含色标仪与编码器,读取印品的边距和运行速度等参数。
  • 工业级电脑与控制软件:完成对喷印数据的加工整理,对整个喷印过程的控制和管理。

CIMG6828副本

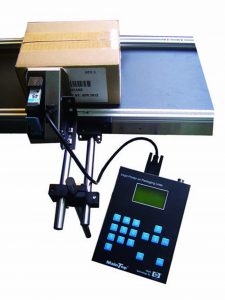

MT 520 Type

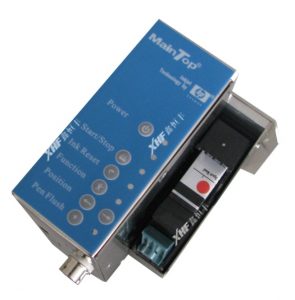

武汉绎方PI系列数字喷墨系统中,SMART打印单元与控制盒为一体化设计,安装更为简便。


SMART Type

(二)技术指标

参 数 名 称 参 数 指 标 说 明
产品系列   SMART MT520
喷头类型 HP 热泡式喷头
打印单元标准宽度 0.5英寸(12.7mm) 0.5英寸(12.7mm)
最大支持单元个数 1个 2个
条码喷印方式 可由箱体正上方垂直向下,也可由箱体两侧喷印 可由箱体正上方垂直向下,也可由箱体两侧喷印
最佳喷印距离 1~1.5毫米
精度和速度 纵向精度600dpi或者300DPI

横向精度四档可调节

600dpi   38 米/分钟

300dpi  76 米/分钟

200dpi  114 米/分钟

150dpi  152 米/分钟

精度与速度成反比
供墨方式 单个喷笔 / 大供墨 可选择
墨水类型 水性墨水 欧美环保认证
墨袋容量 40毫升 / 370毫升
大供墨方式 重力供墨
色标感应器 三色自动转换(红、绿、蓝)
软件运行平台 WIN2000或XP
字库 Windows支持字体均支持

自带标准哥德体,符合国家规定

应用软件 版面设计系统

打印任务传送系统

 纯中文系统,自主版权
温度和湿度范围 温度:10~50℃

湿度:10%~80%,无凝结

电压和功率 电压:220V,功率:<350W
喷印内容 数字、文字、条形码
设备是否接地
采用标准 Q/WMT01-2007

(三)技术特点

  • 高速、高解析喷印与高识别率:

可实现1台PC机同时控制多个喷头赋码,喷印速度最快152m/min,喷印分辨率高达600DPI(每英寸600点)

  • 完全免维修:

喷头与墨水卡匣一体成型,随插即喷,喷头可随意更换,完全免维修。

  • 喷印技术优势:

采用最新HP惠普喷码技术,品质可靠、值得信赖。

  • 喷头完全不漏墨:

市面上其它高解析喷码机,均有严格的液位差限制,安装或操作一有不慎,即会发生喷头漏墨的问题,需要专业人员马上维修,造成客户停线损失。

  • 安全环保:

本系统采用水性环保墨水、免用溶剂,没有任何安全顾虑。

  • 操作简单:

采用全中文操作界面,操作简单、无需训练。

  • 技术能力

本公司拥有二十余年喷码机开发与制造经验,产品行销全球。拥有坚强的研发团队,可随时提供客制化服务,确保客户得到最快速、最满意的服务。

(四)应用软件

武汉绎方PI包装喷印系统的应用软件部分是由:版面设计系统﹑数据发送系统等子系统构成。

版面设计系统用于完成各种类型的版面设计和定位;数据发送系统主要用于管理、监控打印任务,设定相关参数;

由于本套系统为自主研发,所以具有易维护、易升级、能够满足个性化定制的需求。下面介绍各个组成部分的基本功能:

版面设计系统

版面设计系统用于完成各类包装版面上喷印内容的定位。其主要功能如下:

  • 纯中文软件,运行于Windows2000/XP平台;
  • 采用所见即所得方式;
  • 可根据工控系统时间及参数设置自动生成产品有效期、保质期,并能与工控系统时间同步打印时间;
  • 能够制作各种常见条码以及二维码;
  • 支持各种图像文件格式,如TIF、JPG、EPS等;
  • 多个对象间可均分靠齐或指定距离靠齐;
  • 文字、图形、图像均可无级缩放;
  • 可直接使用TXT数据文件;

数据发送系统

打印任务管理系统主要用于管理打印作业以确保设备的正常工作。

  • 喷印作业开始、暂停和中断;
  • 设置数据传输方式,可选择使用USB传输或者使用网络传输,方便使用;
  • 设置编码规则,可针对不同编码类型进行设置;
  • 显示打印状态,可实时了解打印状态,保证打印的稳定性。
